Фасадная корзина AIRS КДНБ-П

Name: Фасадная корзина AIRS КДНБ-П
SKU: AIRS КДНБ-П
Price: 8900.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: AIRS КДНБ-П

Технический лист AIRS КДНБ-П (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

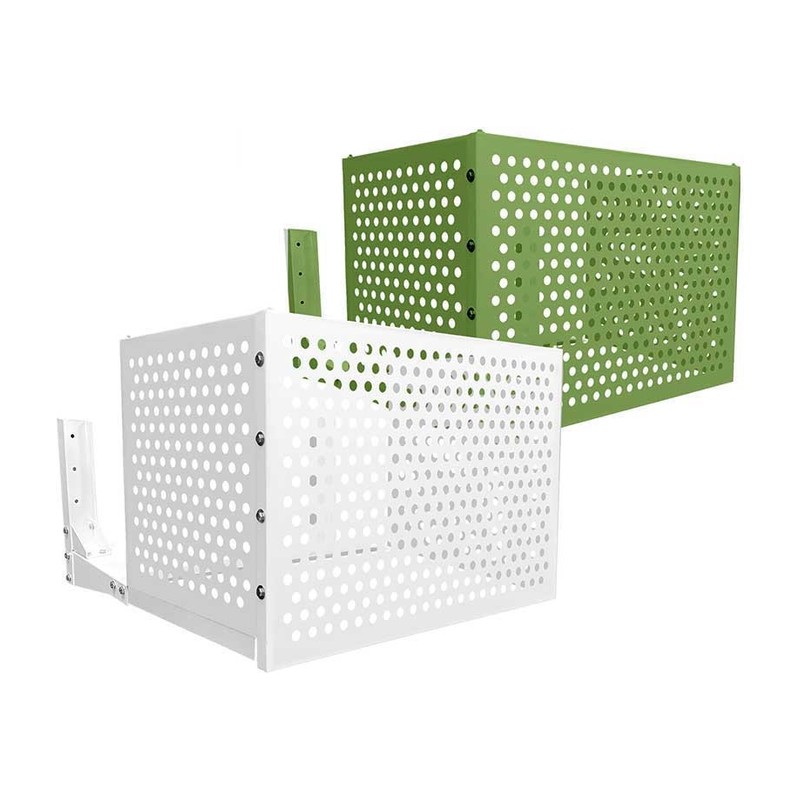

Корзина AIRS КДНБ-П: перфорированное полотно, оцинкованная сталь с порошковой окраской, кронштейны КФ или КФУ. Цена от 8900 ₽. Четыре типоразмера — от 900х600х550 до 1300х1050х650 мм.

⚙️ Калькулятор цены и заказ

Возможные размеры

Варианты крепления

Узор

Цвет

Итог

8 900 ₽/шт

Кол-во: Количество

Обновить цену

Купить в один клик

В корзине шт.

Вес/Объем

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок подтвердит менеджер.

⚙️ Подбор и заказ

8 900 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Корзина закрывает наружный блок кондиционера с трёх сторон и сверху: защищает от осадков, града, тополиного пуха и посторонних рук и приводит фасад к единому виду. Живое сечение облицовки рассчитано на свободный забор воздуха — теплообмену корзина не мешает.

Тип изделияКорзина

Вид облицовкиПерфорация

Типоразмеры№1…№4, от 900×600×550 до 1300×1050×650 мм

Материалоцинкованная сталь

Покрытиеполимерное порошковое, базовый RAL 9016

КронштейнКФ или КФУ на выбор

Нагрузкадо 300 кг

Гарантия12 месяцев

Что это даёт

Закрывает блок целикомТри стороны и верх: осадки, град, пух и посторонний доступ остаются снаружи.

Не мешает теплообменуЖивое сечение полотна рассчитано на свободный забор воздуха, между блоком и облицовкой остаётся зазор.

Единый вид фасадаЛюбой цвет по RAL — красим в цвет фасадных кассет или оконных профилей.

Нагрузка до 300 кгПо результатам испытаний конструкции на прочность.

Плоская упаковкаСборно-разборная конструкция: дешевле доставка и проще подъём на фасад.

Типоразмеры и цена

Типоразмер	Габариты Ш×В×Г, мм	Наружный блок до	Цена
№1	900×600×550	до 750×550×310 мм	8 900 ₽
№2	1000×700×550	до 800×650×320 мм	10 200 ₽
№3	1200×900×610	до 960×840×420 мм	12 100 ₽
№4	1300×1050×650	до 1000×1000×440 мм	16 100 ₽

Цена указана в базовом цвете RAL 9016. Окраска в другой цвет по RAL и нестандартные размеры с шагом 1 мм — по запросу.

Варианты крепления

Кронштейн	Когда применяется и как считается
КФ	Фасад без внешнего утепления — кронштейн крепится прямо в несущую стену. Входит в базовую цену.
КФУ	Вентилируемый фасад — удлинённый кронштейн проходит слой утеплителя до несущей стены. Наценка +11 % к базовой цене.

Чертёж, габариты и маркировка

Чертёж AIRS КДНБ-П — габариты и узлы крепления — Чертёж и габариты — AIRS КДНБ-П

Расшифровка маркировки AIRS КДНБ-П — Структура маркировки AIRS КДНБ-П

Чертёж кронштейна AIRS КФ — Кронштейн КФ — фасад без утепления

Чертёж кронштейна AIRS КФУ — Кронштейн КФУ — вентилируемый фасад

Узор полотна на выбор

Узор перфорации Qd — ромб — AIRS — Qd — ромб

Узор перфорации Qg — квадрат, рядами — AIRS — Qg — квадрат, рядами

Узор перфорации Qv — квадрат, вразбежку — AIRS — Qv — квадрат, вразбежку

Узор перфорации Rq — круг, рядами — AIRS — Rq — круг, рядами

Узор перфорации Rv — круг, вразбежку — AIRS — Rv — круг, вразбежку

Узор перфорации Lv — горизонтальная щель — AIRS — Lv — горизонтальная щель

Узор перфорации Vv — вертикальная щель — AIRS — Vv — вертикальная щель

Рисунок выбирается в блоке подбора и на цену не влияет — от него зависит только внешний вид, живое сечение во всех вариантах достаточно для теплообмена. Дополнительно доступны ламельные полотна Vg и Vq и художественная резка D по вашему эскизу.

Как подобрать

Возьмите габариты наружного блока из паспорта кондиционера
Подберите типоразмер по таблице выше — блок должен входить свободно, с зазором на циркуляцию
Выберите вид облицовки: ламели, перфорация или художественная резка
Уточните тип фасада — от него зависит кронштейн: КФ или КФУ
Укажите цвет по шкале RAL; по умолчанию белый RAL 9016
Нестандартный проём — изготовим по индивидуальным размерам с шагом 1 мм

Монтаж и комплект поставки

Изделие приходит в плоской упаковке и собирается на месте
В комплекте: панели облицовки, поперечные направляющие с регулировкой, верхняя стяжка, кронштейны выбранного типа, крепёж, монтажный кондуктор и паспорт изделия
Подъём и установка выполняются силами двух монтажников без подъёмной техники
Конструкция сборно-разборная: снимается для обслуживания теплообменника

Важно

Типоразмер подбирается по габаритам наружного блока: блок должен входить свободно, с зазором на циркуляцию воздуха и обслуживание. Габариты блока смотрите в паспорте кондиционера.

Обратите внимание

Кронштейн зависит от типа фасада: КФ — фасад без внешнего утепления, КФУ — вентилируемый фасад, кронштейн с удлинителем проходит слой утеплителя до несущей стены.

Документы

Технический лист AIRS КДНБ-П в формате PDF — в блоке документов карточки. Для серии LiteBox доступна BIM-модель Revit. Гарантия производителя — 12 месяцев.

Подбор. Назовите модель кондиционера или габариты наружного блока — подберём типоразмер, узор и кронштейн, посчитаем цвет по RAL и нестандартные размеры. Расчёт и счёт — в день обращения.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
