Гибкие вставки для установок СВОК
⚙️ Подбор и заказ
Характеристики
Описание
Гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам и используются при монтаже вентиляционных систем. Гибкие вставки обеспечивают дополнительную герметизацию стыков вентиляции, создавая ее большую надежность.
Назначение и применение
Классифицируются гибкие вставки следующим образом:
– в зависимости от принадлежности к всасывающей или нагнетающей части вентилятора, гибкие вставки разделяют на круглые «В» (всасывающая часть) и квадратные/ прямоугольные «Н» (нагнетающая часть)
– круглые гибкие вставки дополнительно разделяют на два типа: • «фланец – ниппель»* • «фланец – фланец»
– в зависимости от типоразмера вентилятора, гибкие вставки подразделяются на типоразмеры с № 4 по № 12,5 – в зависимости от типа вентилятора: • гибкая вставка для вентиляторов низкого/ среднего давления (НД), – в зависимости от среды перемещаемой вентилятором, гибкие вставки выпускаются в различном материальном исполнении (материал изготовления металлических фланцев и материал изготовления гибкого материала):
Исполнение для систем дымоудаления (DU) – углеродистая (оцинкованная) сталь + стеклоткань.
* Внимание: для вентиляторов низкого/среднего давления, круглая гибкая вставка «В» по умолчанию изготавливается в типе «фланец – ниппель», для поставки типа «фланец – фланец» необходимо указать это в запросе счёта/предложения.
Технические характеристики

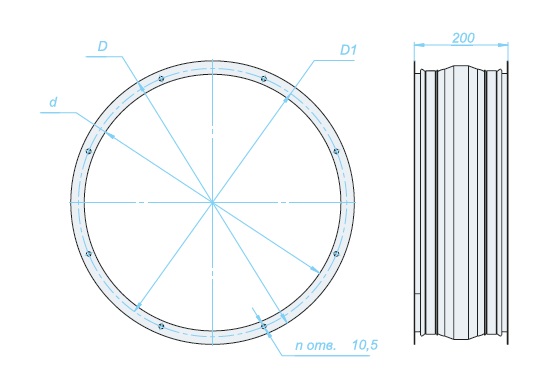

Габаритно-присоединительные размеры гибких вставок круглых «B»
| № | Типоразмер | D, мм | D1, мм | d, мм | n, шт |
| 1 | 5 | 553 | 539 | 495 | 8 |
| 2 | 5,6 | 613 | 580 | 555 | 8 |
| 3 | 6,3 | 688 | 660 | 630 | 8 |
| 4 | 7,1 | 768 | 740 | 710 | 16 |
| 5 | 8 | 863 | 835 | 805 | 8 |
| 6 | 9 | 988 | 960 | 930 | 16 |
| 7 | 10 | 1078 | 1050 | 1020 | 16 |
| 8 | 11,2 | 1198 | 1170 | 1140 | 16 |
| 9 | 12,5 | 1316 | 1285 | 1258 | 16 |

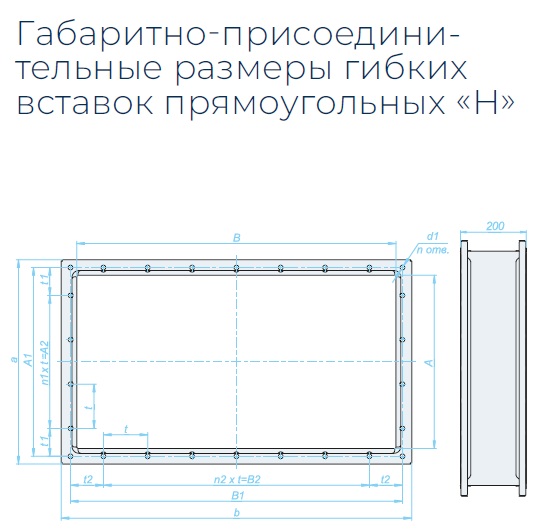

Габаритно-присоединительные размеры гибких вставок прямоугольных «Н»
| № | Типоразмер | A, мм | B, мм | А1, мм | B1, мм | A2, мм | B2, мм | t, мм |
| 1 | 5 | 350 | 637 | 380 | 668 | 300 | 600 | 100 |
| 2 | 5,6 | 391 | 721 | 426 | 749 | 300 | 600 | 100 |
| 3 | 6,3 | 438 | 798 | 470 | 830 | 400 | 700 | 100 |
| 4 | 7,1 | 497 | 901 | 540 | 941 | 270 | 675 | 135 |
| 5 | 8 | 560 | 1010 | 600 | 1047 | 300 | 750 | 150 |
| 6 | 9 | 630 | 1130 | 670 | 1170 | 600 | 1050 | 150 |
| 7 | 10 | 700 | 1275 | 750 | 1317 | 450 | 1050 | 150 |
| 8 | 11,2 | 783 | 1424 | 830 | 1463 | 750 | 1350 | 150 |
| 9 | 12,5 | 879 | 1605 | 925 | 1638 | 750 | 1500 | 150 |
| № | Типоразмер | t1, мм | t2, мм | п1,шт | n2, шт | n, шт | a, мм | b, мм | d1, мм |
| 1 | 5 | 40 | 34 | 3 | 6 | 22 | 420 | 707 | 10,5 |
| 2 | 5,6 | 63 | 74,5 | 3 | 6 | 26 | 461 | 791 | 10,5 |
| 3 | 6,3 | 35 | 65 | 4 | 7 | 26 | 508 | 868 | 10,5 |
| 4 | 7,1 | 135 | 133 | 2 | 5 | 22 | 564 | 971 | 10,5 |
| 5 | 8 | 150 | 148,5 | 2 | 5 | 22 | 630 | 1080 | 10,5 |
| 6 | 9 | 35 | 60 | 4 | 7 | 30 | 700 | 1200 | 10,5 |
| 7 | 10 | 150 | 133,5 | 3 | 7 | 28 | 790 | 1365 | 10,5 |
| 8 | 11,2 | 40 | 56,5 | 5 | 9 | 36 | 873 | 1514 | 10,5 |
| 9 | 12,5 | 87,5 | 69 | 5 | 10 | 38 | 969 | 1695 | 10,5 |
Чертежи, схемы и габариты
Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение гибкие, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
Похожие модели
Гибкая вставка для установок СВОК SUPBцена под проект

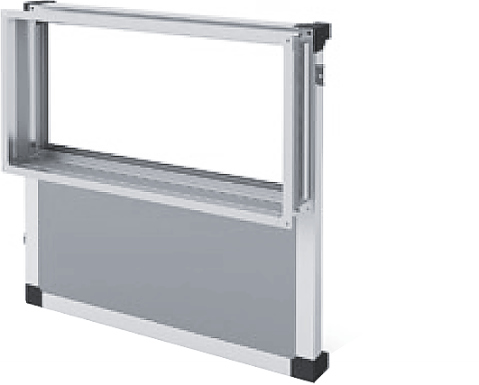

Торцевая панель с гибкой вставкой СВОКцена под проект
Заслонка воздушная для установок СВОКцена под проект
Теплоизолированное исполнение установок СВОК SUPBцена под проект
Секция вентиляторов СВОК SUPBцена под проект

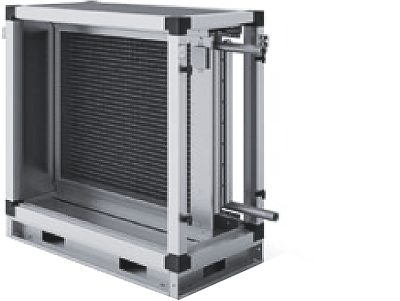

Секция водяного нагрева СВОК SUPBцена под проектДругие разделы: Системы холодоснабжения СВОК · Центральные кондиционеры СВОК SUPM · Моноблочные установки СВОК SUPK
