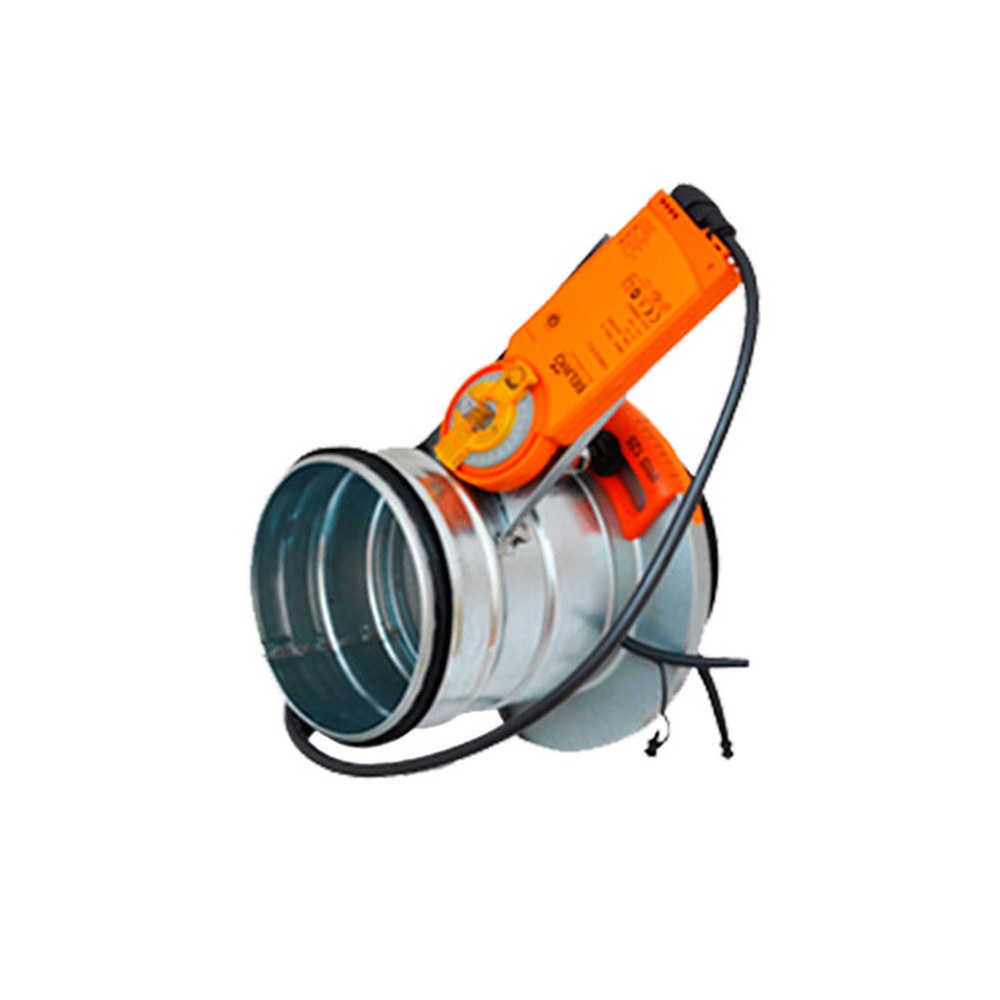

Ирисовый клапан расхода воздуха IRIS с сервоприводом

Ирисовый клапан IRIS предназначен для контроля и регулирования расхода воздуха в круглых воздуховодах. Корпус и регулирующие пластины изготавливаются из стального оцинкованного листа; патрубки снабжены резиновыми уплотнениями, обеспечивающими герметичность соединения с воздуховодами.

Как работает

Регулирующий орган клапана — ирисовая диафрагма из набора пластин. Поворот рукоятки синхронно перемещает пластины, плавно изменяя диаметр проходного отверстия; положение фиксируется по шкале на корпусе.

На корпусе установлены два измерительных штуцера. Измерив дифференциальным манометром перепад давления на клапане и зная положение шкалы, по номограмме определяют фактический расход воздуха — без установки отдельного расходомера.

Диафрагма открывается полностью, поэтому сервисная дверца для очистки не требуется. Конструкция обеспечивает центрирование потока и низкий уровень собственного шума.

Конструкция и материалы

Клапан поставляется откалиброванным: на корпусе нанесена шкала настройки и установлены штуцеры для измерения падения давления. Выставив положение лепестков по шкале и измерив перепад давления дифференциальным манометром, можно точно определить расход воздуха. Клапан сохраняет работоспособность в любом пространственном положении.

Что это даёт

Где применяется

Точная балансировка и измерение расхода воздуха в круглых воздуховодах: наладка вентиляционных систем, точки замера вблизи изгибов и тройников, а также перед воздухораспределителями

Как подобрать и смонтировать

• Клапан устанавливается в круглый воздуховод; резиновые уплотнения патрубков обеспечивают герметичность соединения
• Безопасные расстояния (Lmin) для корректного измерения: до изгибов — 1×D; после изгибов — 1×D; до Т-образных соединений — 3×D; после — 1×D; до устройств подачи воздуха — 3×D
• Шкала настройки и измерительные штуцеры должны оставаться доступными; при монтаже за подвесным потолком предусматривается ревизионный люк
• Монтажное положение — любое; работоспособность от пространственной ориентации не зависит. Наладка: установить пластины по шкале, измерить перепад давления манометром, определить расход по номограмме и при необходимости скорректировать положение

Технические характеристики

Особенности

Дистанционное управление

Ø100–800 мм

Точная наладка расхода

Низкий уровень шума
