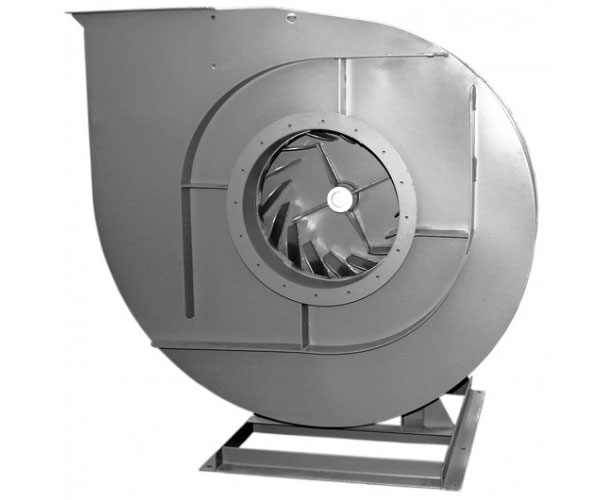

Вентилятор радиальный высокого давления ВЦ 5-35
✓ Всегда в наличии / под заказ
Доставка по всей России
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Вентилятор радиальный высокого давления ВЦ 5-35: 4 типоразмера, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 61 788 ₽.
⚙️ Подбор и заказ
61 788 ₽
Партнёрские скидки — по запросу.
Подробно
ВЦ 5-35-3,55, исполнение 1
ВЦ 5-35-4, исполнение 1
ВЦ 5-35-8, исполнение 1
ВЦ 5-35-8,5, исполнение 1
Описание
Радиальный вентилятор высокого давления ВЦ 5-35 для технологических установок и пневмотранспорта, где нужен большой напор при умеренном расходе. 4 типоразмера, 6 вариантов исполнения и двигателя. Стоимость рассчитывается в калькуляторе выше: выберите типоразмер, двигатель и исполнение.
Назначение
Радиальный вентилятор среднего давления для общеобменной вентиляции и технологических систем.
Общие сведения и конструкция
- Сокращённое обозначение вентиляторов: ВЦ 5-35 ВЦ 5-45 ВЦ 5-50
- Основные выпускаемые типоразмеры (номера): 3,55 4,0 4,25 8,0 8,5 9,0
- Варианты конструктивного исполнения: исполнение 1
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011
- Варианты материального исполнения: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое
- Назначение: системы вентиляции, технологические установки
- Количество лопаток рабочего колеса: ВЦ5-35 и ВЦ5-45 – 9 лопаток; ВЦ5-50 – 10 лопаток
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Технические характеристики
Всего 5 исполнений по 4 типоразмера. Данные приведены по каталогу завода-изготовителя.
| Вентилятор | Конструктивное исполнение | Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380 В, А | Тип электродвигателя | Q min, тыс. м³/ч | Q max, тыс. м³/ч | Pv min, Па | Pv max, Па | Масса, кг | Виброизоляторы, марка | Кол-во | Виброизоляторы Ex, марка | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 5-35 №3,55 | 3 000 | 0,75 | 1,8 | 71А2 | 0,41 | 0,95 | 1600 | 1900 | 55 | ДО-40 | 4 | ВР 201 | 4 | |
| 3 000 | 1,10 | 2,6 | 71В2 | 0,41 | 1,8 | 1250 | 1900 | 57 | ДО-40 | 4 | ВР 201 | 4 | ||
| ВЦ 5-35 №4 | 1 | 3 000 | 2,2 | 4,9 | 80В2 | 0,85 | 2,5 | 1800 | 2750 | 85 | ДО-40 | 4 | ВР 201 | 4 |
| ВЦ 5-35 №8 | 1 | 1 500 | 11,0 | 22,5 | 132М4 | 4,0 | 12,2 | 2000 | 3000 | 380 | ДО-42 | 4 | ВР 203 | 6 |
| ВЦ 5-35 №8,5 | 1 | 1 500 | 11,0 | 22,5 | 132М4 | 4,2 | 10,4 | 2600 | 3300 | 390 | ДО-42 | 4 | ВР 203 | 6 |
Габаритные и присоединительные размеры
Акустические характеристики
Уровень звукового давления Lpi в октавных полосах, дБА.
| Обозначение | Исполнение | Скорость вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | LpA, дБА |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 5-35 №3,55 | 1 | 3 000 | 75 | 79 | 80 | 83 | 82 | 81 | 79 | 72 | 87 |
| ВР 5-35 №4 | 1 | 3 000 | 77 | 81 | 82 | 85 | 84 | 83 | 82 | 77 | 90 |
| ВР 5-35 №8 | 1 | 1 500 | 88 | 90 | 92 | 92 | 91 | 90 | 87 | 81 | 95 |
| ВР 5-35 №8,5 | 1 | 1 500 | 89 | 91 | 93 | 93 | 92 | 91 | 88 | 82 | 96 |
