ШСАУ

ШСАУ — шкаф управления для объектов метрополитена. Управляет приточными и приточно-вытяжными установками, центральными кондиционерами с рекуперацией теплоты и холода, вентиляционными системами и другими элементами систем ОВКВ.

Технические характеристики

Конструкция

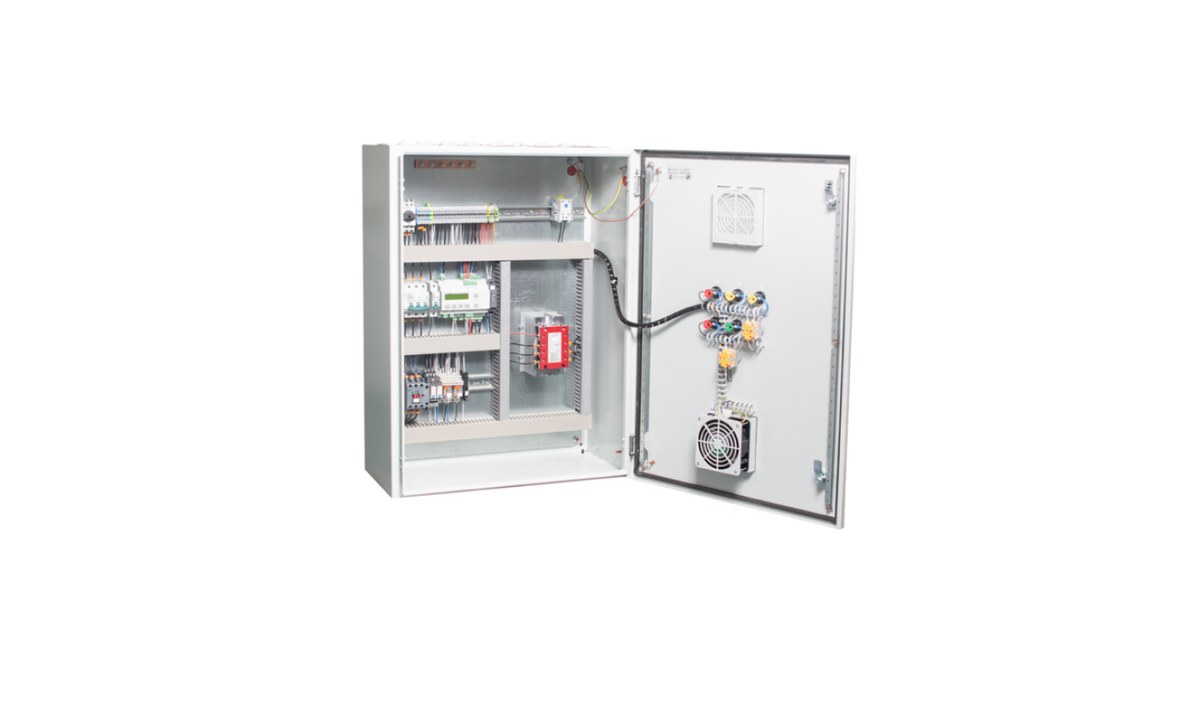

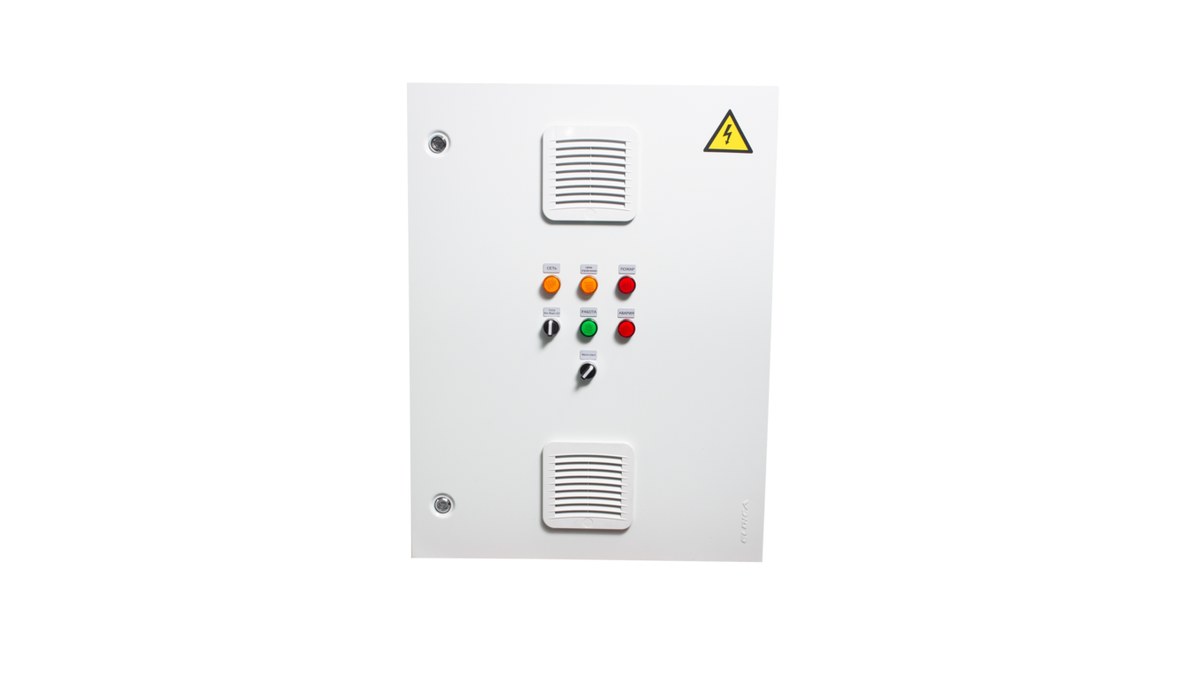

Шкафы выполняются моноблочного типа и совмещают автоматику и силовую часть: в одном корпусе размещены силовые цепи, цепи защиты и распределения энергии по электроприёмникам, цепи управления и КИПиА. Шкаф оснащён запираемой дверцей с органами управления и индикации.

Номинальное рабочее напряжение — 380 В или 220 В, допуски напряжения и качество электроэнергии должны соответствовать ГОСТ 32144. Шкаф выполняется по виду питания с изолированной нейтралью и комплектуется стабилизатором напряжения 220 В для питания цепей автоматики.

Принцип работы

Контроллер шкафа принимает сигналы от датчиков и КИПиА, отрабатывает заданный алгоритм и через силовую часть управляет вентиляторами, приводами клапанов и прочими исполнительными устройствами. Совмещение автоматики и силовой части в одном корпусе сокращает число единиц оборудования в помещении.

Исполнения и обозначения

Как подобрать

• Состав и мощность управляемого оборудования: установки, группы вентиляторов, приводы
• Номинальное напряжение сети — 380 В или 220 В
• Вид системы питания и требования к качеству электроэнергии по ГОСТ 32144
• Алгоритмы работы и объём диспетчеризации по техническому заданию
• Категория помещения, в котором будет установлен шкаф

Монтаж и обслуживание

• Шкаф размещают в помещении, не относящемся к категориям А и Б
• Кабельные вводы выполняют по заводской схеме, сохраняя защиту оболочки
• Проверяют соответствие питающей сети виду питания с изолированной нейтралью
• Перед пуском проверяют работу стабилизатора напряжения цепей автоматики
• Ключи от запираемой дверцы передают эксплуатирующей организации

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
