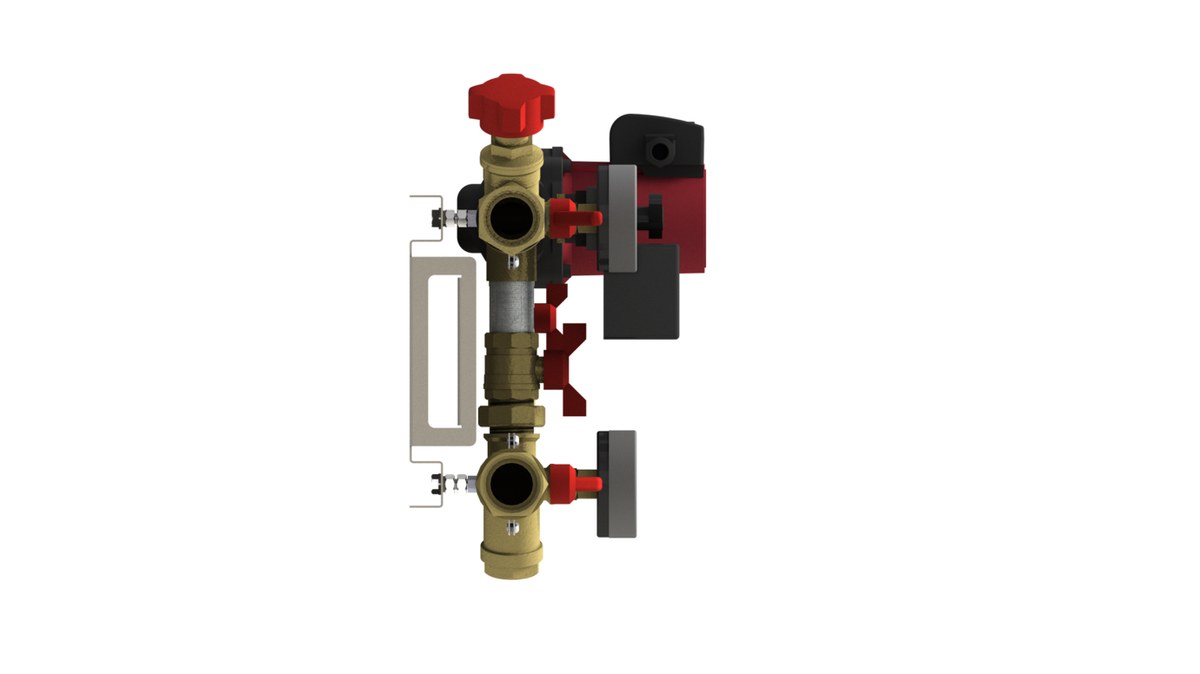

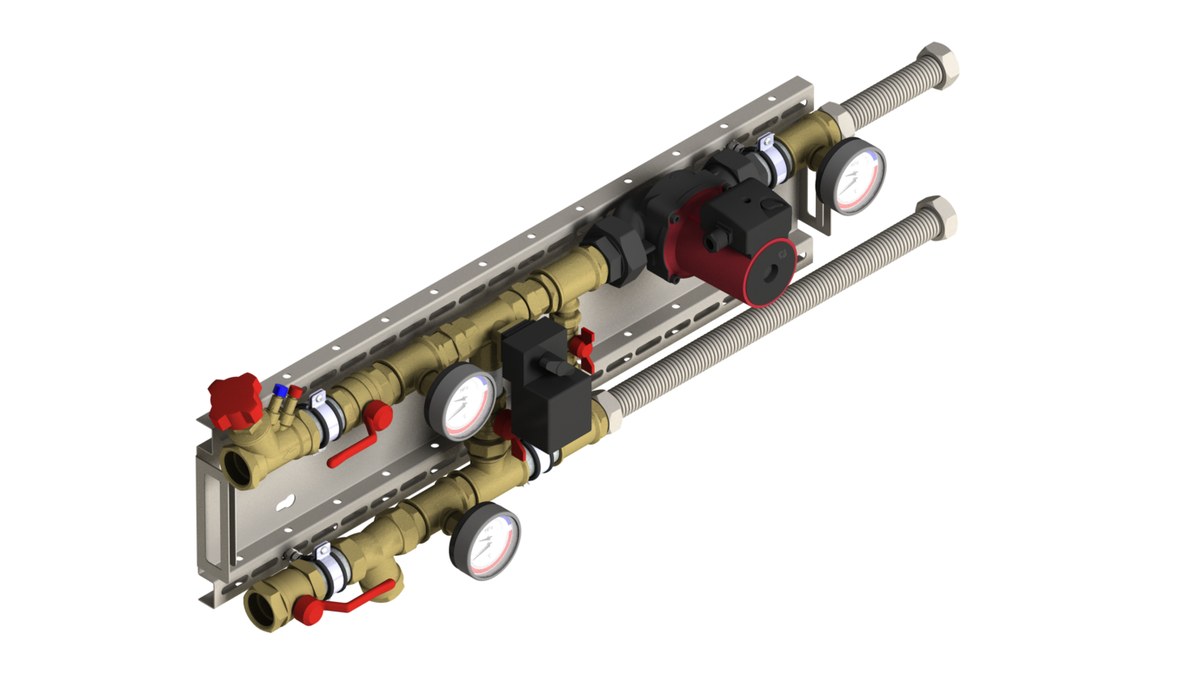

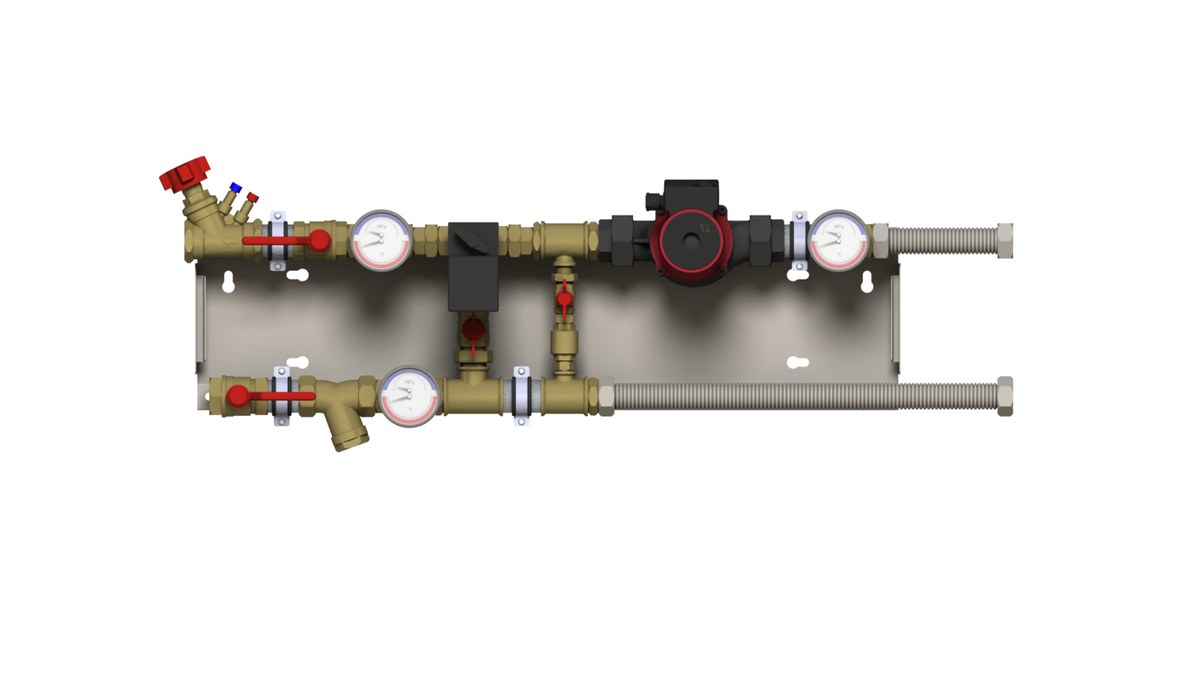

Узел регулирующий ВЕКТОР стандартное исполнение

Узел регулирующий «Вектор» (УР «Вектор») предназначен для автоматического управления параметрами тепло (холодо) носителя и обеспечения его циркуляции при подключении систем приточной вентиляции (теплообменники, воздухонагреватели, воздухоохладители), либо других систем (воздушного отопления – отопительные агрегаты, тепловые завесы) потребления тепловой энергии к тепло(холодо)источнику.

Конструкция и работа

УР «Вектор» - это совокупность трубопроводной обвязки, запорной, регулирующей, защитной (при наличии в схеме) арматуры, насосного оборудования (при наличии в схеме), КИП (при наличии в схеме).

Конструкция УР «Вектор» определяется схемами

2 — подмешивание с плавным регулированием;

5 — смешивающий контур без арматуры в подмешивающей ветке;

5М — модификация схемы 5 (добавлена арматура в подмешивающей ветке);

Модификация схем

Р – Модификация схем комплектуемая резервным насосом.

Модификация с резервным (Р) насосом применяется при потребности 100% резервирования насоса. В штатном режиме работает 1 насос, при необходимости переключается на резервный.

И – Модификация интеллект комплектуемая энергоэффективным насосом.

Модификация интеллект (И) позволяет сократить расходы на электроэнергию до 50% по сравнению со стандартными насосами. Система автоматического регулирования мощности насоса позволяет оптимизировать его гидравлические параметры при всех режимах работы. Модификация интеллект с энергоэффективным насосом доступна для схем: 2И, 4И,

РИ — Модификация схем дополненная резервным насосом, комплектуемая двумя энергоэффективными (интеллект) насосами.

Модификация с резервным энергоэффективным насосом доступна для схем: 2РИ, 4РИ, 5РИ, 5МРИ.

Тип соединения

Линейка УР «Вектор» разделяется по типам соединения обвязки элементов:

Что это даёт
